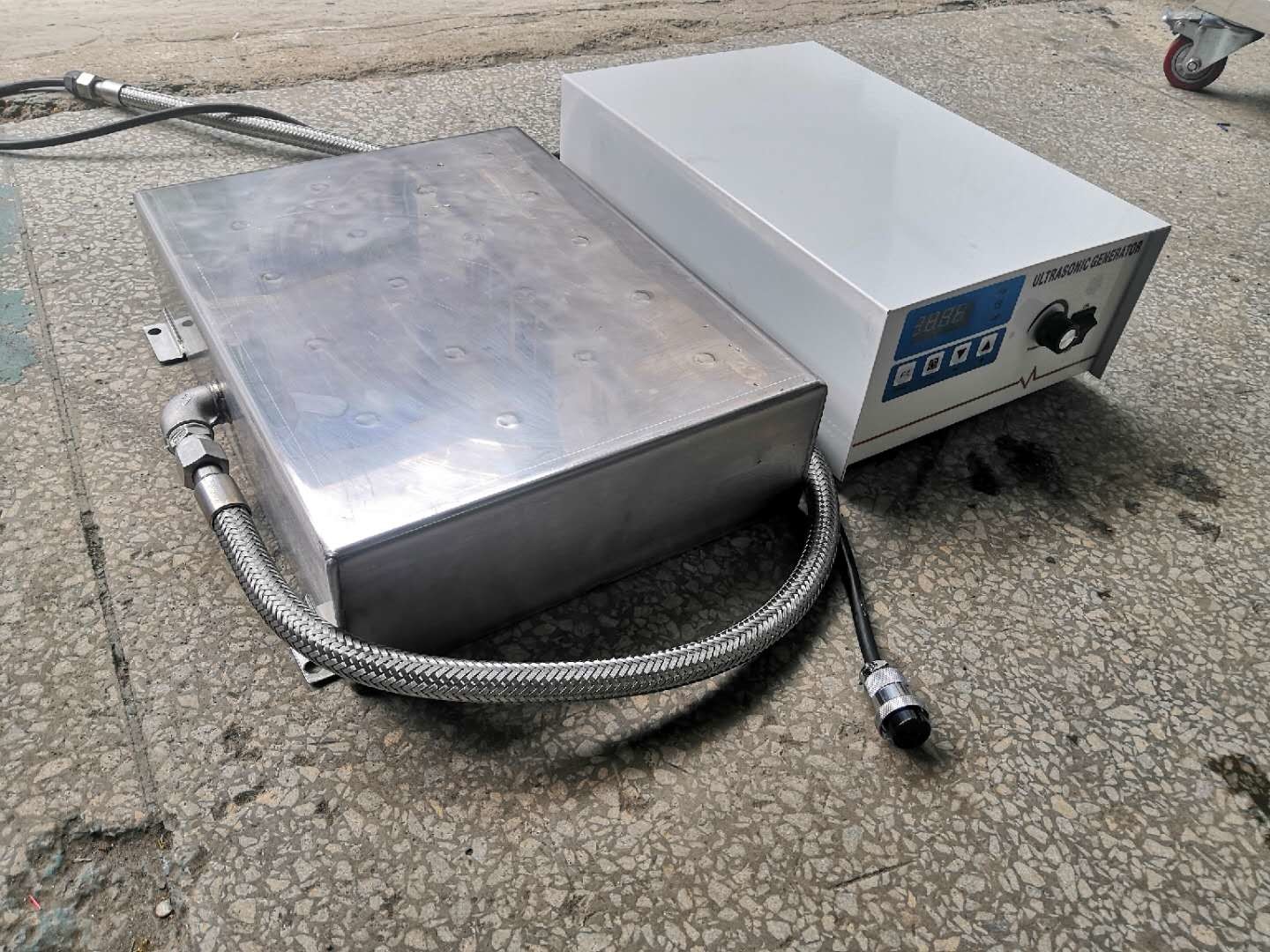

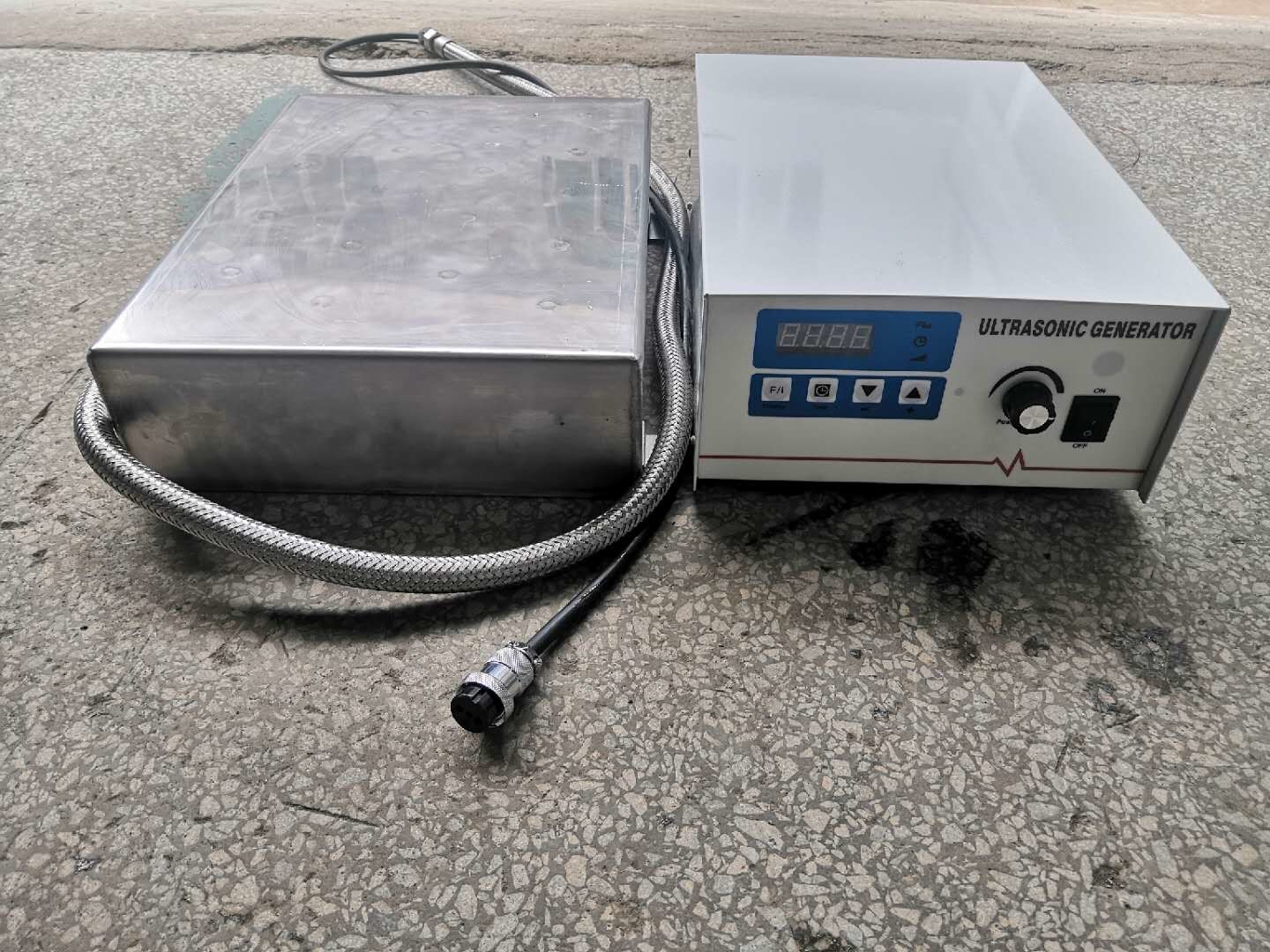

Caixa personalizada sistema de limpeza do transdutor do gerador Immersible do transdutor
Gerador Immersible do transdutor como trabalha?
A limpeza ultrassônica usa ondas sadias para criar milhões de bolhas pequenas em um tanque da solução de limpeza. As peças a ser limpadas são submergidas na solução e como a bolha é formada e “exploda-as” removem toda a sujeira, graxa, carbono etc. Este método igualmente trabalha muito bem. A uma desvantagem que eu observei com limpeza ultrassônica é que as peças de alumínio não saem do tanque de limpeza que olha como novo. Parecem ter-lhes alguma descoloração mesmo que estejam limpos. Se você está indo pintar as peças então este não deve importar.
BENEFÍCIOS Immersible do gerador do transdutor
Limpa mais rapidamente, reduzindo o tempo exigido para um ciclo de limpeza e é método superior para limpar as peças com as cavidades e os furos cegos.
É eficiente e exige menos manipulação das peças – reduzir a necessidade para a desmontagem a fim limpar.
Usar detergentes água-baseados reduz a necessidade de solventes ásperos que faz o processo mais seguro.
A limpeza ultrassônica exige a intervenção mínima do trabalho manual, significando que o pessoal está livre realizar o outro trabalho.
A limpeza ultrassônica dá resultados consistentes e não exige habilidades do operador.
Limpeza do não-contato dos meios da limpeza ultrassônica – somente a contaminação é removida, não a carcaça.
Como ondas ultrassônicas são produzidos?
Quando as ondas sadias de alta frequência são passadas através de um líquido de limpeza tal como a água com um aditivo detergente apropriado, muitos milhões de bolhas microscópicas formam e colapso. Estas bolhas são o resultado do estiramento e as frases da compressa das ondas sadias dentro do líquido, o processo inteiro são sabidas como a cavitação. As microbolhas implodirão sob a ação mecânica de ondas ultrassônicas e uma grande quantidade de energia será liberada e a temperatura local aumentará. As bolhas são forçadas nas fendas onde o líquido pode penetrar entre a contaminação e o workpiece e o deixar totalmente limpo e livre de solos escondidos.
As frequências submergíveis ultrassônicas diferentes do transdutor
25 quilohertz - a frequência a mais poderosa para remover a poluição forte. Não use em superfícies do polimento do espelho e em materiais sensíveis como o vidro, alumínio…
40 quilohertz - frequência padrão que pode ser compatível em uma vasta gama de material e para remover muita poluição.
80 quilohertz - esta frequência é usada para limpar as peças com a geometria complexa. As bolhas da cavitação podem entrar em furos pequenos remover a poluição.
120 quilohertz e Megasonic - aplicação principal no sistema ótico da precisão para limpar partes muito sensíveis como bolachas. O poder da cavitação é baixo assim que estas frequências são usadas nas peças limpas para remover a poeira na limpeza final.
O gerador ultrassônico
O gerador ultrassônico converte uma frequência elétrica padrão de 60 hertz nas altas frequências exigidas na transmissão ultrassônica.
O gerador de frequência ultrassônica joga um papel chave no desempenho total do sistema. Uns projetos mais adiantados do gerador desenvolveram um sinal fixo da frequência projetado operar-se na frequência ressonante do sistema do transdutor. Por exemplo, se a frequência do projeto do transdutor era 20 quilohertz, o gerador desenvolveu exatamente um sinal de 20 quilohertz. O problema com este projeto é que tende a criar hot spot e ondas de posição no banho do tanque, fornecendo a limpeza desigual em áreas de tanque diferentes.
O desenvolvimento de geradores de frequência da varredura eliminou estes problemas. Na maioria todo o de sistema da limpeza ultrassônica, há os transdutores múltiplos que compõem o sistema do transdutor. Devido às tolerâncias de fabricação, é altamente improvável que cada transdutor terá exatamente a mesma frequência ressonante. Com um gerador de frequência fixo, os transdutores que são os mais próximos na frequência ressonante operarão o a maioria eficientemente em suas áreas respectivas, criando um teste padrão desigual da cavitação. Varrendo a frequência apenas levemente acima e abaixo da frequência de centro, todos os transdutores veem que sua frequência ressonante na taxa de varredura e de eficiência máxima ocorre, eliminando hot spot. A frequência de varredura igualmente elimina ondas de posição da ocorrência repetidamente sobrepondo o comprimento de onda.
Muitos geradores ultrassônicos igualmente têm circuitos do “autofollow”. Os circuitos de Autofollow estão projetados manter a frequência de centro quando o tanque ultrassônico é sujeito às condições de carga de variação. Quando as peças forem colocadas no tanque ou quando as mudanças de nível de água, a carga nas mudanças do gerador. Com circuitos do autofollow, os fósforos do gerador eletricamente com a carga mecânica, fornecendo a saída a melhor em todas as vezes ao tanque ultrassônico.
A instalação ultrassônica do tanque e do transdutor
Os tanques ultrassônicos são geralmente retangulares e podem ser fabricados dentro apenas aproximadamente todo o tamanho. Os transdutores estão colocados geralmente na parte inferior ou nos lados, ou às vezes em ambos quando a densidade do watt (watts/galão) é um interesse. Os transdutores podem ser soldados diretamente no tanque, ou as unidades immersible à prova d'água podem ser colocadas diretamente na solução aquosa. Em alguns casos, os immersibles podem ser montados na parte superior do tanque que enfrenta para baixo. Para aplicações tais como a limpeza da tira, uma immersible é colocado na parte superior e uma na parte inferior com distância mínima entre elas. A tira é corrida então através do campo muito duro da energia. Um tanque deve ser resistente na construção, variando do calibre 11-14 na espessura. Os tanques industriais maiores, resistentes devem ser o calibre 11-12 e devem conter os reforçadores apropriados para o apoio devido ao peso da solução.
Nosso transdutor immersible é projetado para seu tamanho particular da aplicação e do tanque. Pode ser incorporado nos tanques existentes de todo o tamanho e converteu-o no tanque ultrassônico. É controlado por nosso pulso original varreu Pleasecontact nós ra obter informações específicas sobre de como nós podemos criar um para suas necessidades Immersible do transdutor.
A escala de transdutores immersible vem em poderes dos vários tamanhos e em frequências de funcionamento ultrassônicos. Nós podemos selecionar o tamanho que você precisa baseado em seus exigências e tamanho de limpeza do tanque. Os sistemas ultrassônicos immersible do transdutor são portáteis e podem ser movidos de um tanque para o outro se for necessário. Estão seridos mais a quando você tem já um tanque instalado em seu processo de produção ou nós podemos fornecer o sistema completo que inclui o tanque.
Os transdutores ultrassônicos Immersible são projetados para o uso nos tanques de limpeza novos ou existentes melhorar a velocidade e a eficácia de enxaguar a limpeza e os outros processos. As únicas ou multi unidades do módulo podem ser projetadas para os tanques de todo o tamanho.
Tipos Immersible do transdutor:
Monunted inferior - sobre a caixa de junção superior
Inferior montado com anteparo duplo
Inferior montado com único anteparo
Inferior montado com sobre a tubulação superior
Lado montado com sobre a tubulação superior
O lado montou com o anteparo através da parede lateral
A montagem pode ser ou parede ou a parte inferior montou, segundo a aplicação. As unidades são enviadas montadas inteiramente e exigem somente a inserção simples no tanque antes da operação.
Especificações:
| Modelo |
Material |
Transdutores |
Volume calculado |
Tamanho da caixa |
Cabo
ligação-para fora |
Frequência ultrassônica |
Poder ultrassônico |
| (milímetro) |
(PCes) |
(L) |
(milímetro) |
|
(quilohertz) |
(W) |
| TZ-1003 |
SUS304/SUS316L |
3 |
15 |
250x150x100 |
Tubo rígido
Tubo flexível |
28/40 |
150 |
| TZ-1006 |
6 |
30 |
305x250x100 |
300 |
| TZ-1012 |
12 |
60 |
355x250x100 |
600 |
| TZ-1018 |
18 |
90 |
406x305x100 |
900 |
| TZ-1024 |
24 |
120 |
500x355x100 |
1200 |
| TZ-1030 |
30 |
150 |
550x406x100 |
1500 |
| TZ-1036 |
36 |
180 |
500x460x100 |
1800 |
Aumente o poder de limpeza de seu tanque existente com sistemas submergíveis da limpeza ultrassônica de AGSONIC
Para os clientes que gostariam de melhorar o poder de limpeza de seu tanque existente instalando um dispositivo da limpeza ultrassônica, o sistema submergível de AGSONIC pode ser a escolha a mais econômica e a mais eficiente no mercado.
Contudo, antes de comprar um sistema submergível, considere por favor o tanque que você já tem e seu material de construção.
